可燃氣體探測器分固定式可燃氣體檢測儀和便攜式可燃氣體檢測儀兩種，便攜式可燃氣體檢測儀使用簡單開機即可使用，相比便攜式可燃氣體檢測儀固定式可燃氣體檢測儀在使用上就比較繁瑣，尤其是接線。眾所周知，固定式可燃氣體檢測儀分三線制和總線制接線，下面小編為大家詳細介紹固定式可燃氣體檢測儀的接線方法。

三線制接線

三線制接線主要見于4-20mA輸出信號的氣體報警器。4-20mA的輸出信號意思是指最小電流為4mA，最大電流為20mA 。這種方式的氣體報警器多為分線制布線，即每個報警器單獨布線到氣體報警控制器。

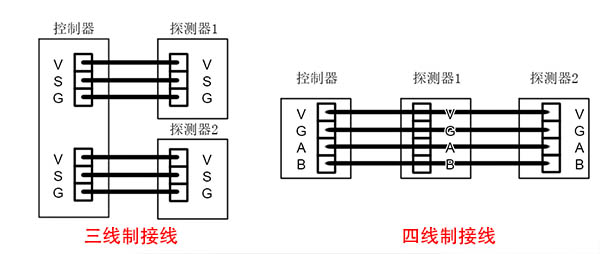

三線制的報警器的三根線中，有一根線是供電電源的正，一根是信號的正，一根是公共的負極，一般接線端子分別用VSG來代表。正常接線的話只需要將氣體報警器和控制器對應通道的VSG三個端子分別一一對應接線即可。如下圖

四線制接線

四線制多為RS485輸出信號的可燃氣體探測器，其布線多為總線制，即手拉手串聯布線。四線制的報警器中一般有四個接線端子，分別對應供電正負和485信號正負，一般端子表示分別為VGAB，在四線制接線中，只需要將每個可燃氣體探測器的VGAB端子串聯至另外一臺報警器的VGAB端子即可。

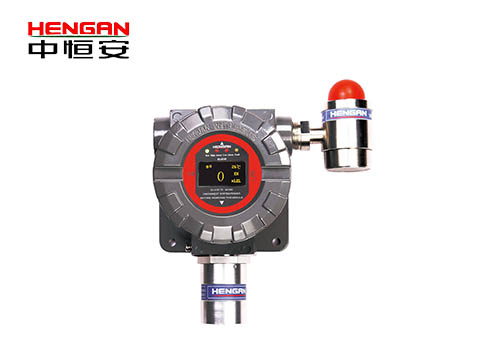

HA8100固定式可燃氣體探測器

以上就是小編為您總結的關于固定式可燃氣體檢測儀的接線方法。
